Starke Winzlinge

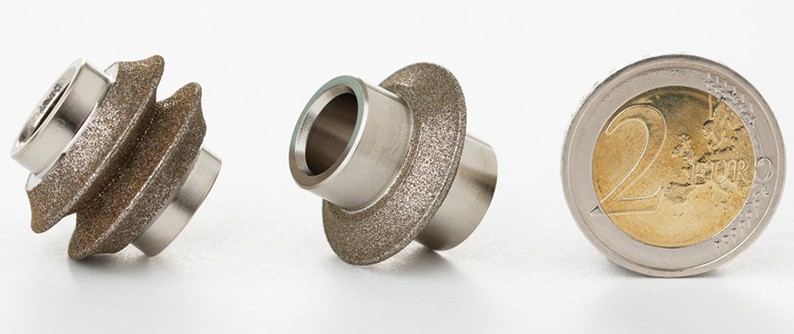

CBN (kubisches Bornitrid) ist neben Diamant eines der härtesten Schleifmittel überhaupt. CBN-Schleifscheiben eignen sich für höchste Qualitätsanforderungen, denn sie sind abrichtfrei, verschleissfest und hitzebeständig. Für kollisionsbehaftete Verzahnungen mit geringem Werkzeugauslauf hat Liebherr besonders kleine CBN-Schleifscheiben mit Ø von nur 25 mm entwickelt. Damit erweitert das Unternehmen die geometrischen Prozessgrenzen für Innen- und Aussenverzahnungen mit Störkontur.

Optimale Auslegung
CBN-Schleifscheiben besitzen einen Trägerkörper aus Stahl, der mit CBN-Schleifkörnern galvanisch belegt wird. Der Stahlgrundkörper ist bruchfest und kann mehrmals wiederverwendet werden. Allerdings ist der Herstellungprozess, gerade im Bereich sehr kleiner Abmessungen, komplex. Mit mehr als 30 Jahren CBN-Expertise verfügt Liebherr über das erforderliche Know-how, um die Schleifscheiben komplett inhouse zu fertigen.
Je kleiner die Scheiben, desto komplizierter die Herstellung: «In diesem Grössenbereich verzeiht der Prozess keine Fehler», erläutert Haider Arroum, Vertriebsleiter Verzahnungswerkzeuge bei Liebherr. «Hinzu kommt die Auswahl der passenden Körnung, um die gewünschte Oberflächenrauheit des Werkstücks zu realisieren und gleichzeitig möglichst wenig Verschleiss, auch bei hohen Drehzahlen beziehungsweise Schnittgeschwindigkeiten, zu erzeugen.» Das spezielle Design von Liebherr erlaubt kürzere und wirtschaftlichere Schleifprozesse.

Erfolgreich in der Luftfahrtindustrie
Im Produktbereich Liebherr-Aerospace sind die winzigen Scheiben bereits erfolgreich im Einsatz. Hier werden sie für das Profilschleifen kleiner Zahnräder für Planetengetriebe verwendet. «Dort ist man sehr zufrieden mit den Ergebnissen. Und wie erwartet waren sowohl die Qualität als auch die Wirtschaftlichkeit hervorragend – gerade in diesem Bereich ein wichtiger Faktor», so Haider Arroum.
