Immer alles im Blick

Da die Drehgeber einen Aussendurchmesser von lediglich 30 mm und eine Bautiefe von nur 22 mm aufweisen, können sie selbst in Anwen-dungen mit beengten Platzverhältnissen problemlos integriert werden.

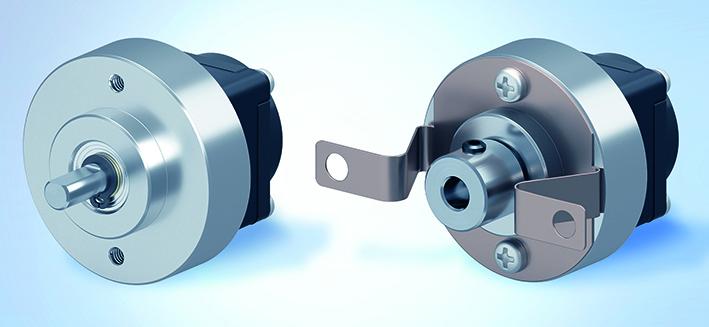

Oriental Motor bietet den Inkrementalgeber mit Rundwelle und mit Hohlwelle an. Alle Ausführungen verfügen über einen Spannungs- und einen Line Driver-Ausgang. Der Line Driver-Ausgang eignet sich besonders für Anwendungen mit längeren Signalleitungen, denn er verstärkt das Ausgangssignal. Dadurch verbessert sich die Signalqualität und es sind grössere Frequenzen möglich. In Kombination mit einem Line Receiver kann zudem ein besserer Schutz vor elektromagnetischen Störungen erzielt werden. Der Inkrementalgeber gibt drei Ausgangssignale aus (A, B, Z) und arbeitet mit einer maximalen Frequenz von 200 kHz (Line Driver) beziehungsweise 100 kHz (Spannung). Für die optimale Anbindung an die Anwendung liefert Oriental Motor sowohl Standardkabel als auch flexible abgeschirmte Kabel. Die Encoder besitzen die Schutzart IP20 und können bei Umgebungstemperaturen von –10 bis +85 °C betrieben werden (kein Frost).

INFOS | KONTAKT
Oriental Motor Switzerland AG
Badenerstrasse 13
CH-5200 Brugg
T +41 (0)56 560 50 45
www.orientalmotor.ch
info@orientalmotor.ch
