Hochproduktiv auf kleinem Raum

Die neue TRAUB TNK40 ist für ein hochproduktives Kurzdrehen von Werkstücken mittlerer und hoher Komplexität konzipiert. Wie die TRAUB TNL32 compact verfügt die Maschine über zwei baugleiche Arbeitsspindeln (maximal 8000 min-1, 9,9 kW und 19 Nm jeweils bei 100 Prozent ED) und zwei Werkzeugrevolver, jeweils mit X-, Z- und Y-Achse. Im Vergleich zum Langdrehautomaten TRAUB TNL32 compact entfallen die Z1-Achse, der Führungsbuchsenträger und die Kurzdrehhülse. Daher ist der Stangendurchlass der TNK40 etwas grösser und liegt bei maximal Ø 40 mm. Ausserdem lässt sich ein Kurzlader mit kleinerer Aufstellfläche anschliessen.

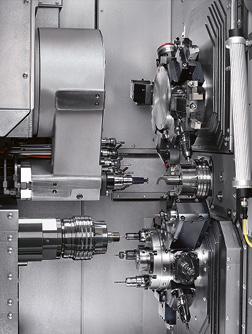

Grosszügig ausgelegter Arbeitsraum
Baugleich zur TNL32 compact gewährleistet der Arbeitsraum der TRAUB TNK40 bei kompakten Massen eine sehr hohe Leistungsdichte. Das senkrechte Arbeitsraumkonzept steht für eine optimale Prozesssicherheit, verbunden mit minimalen Rüstaufwendungen. Den entscheidenden Produktivitätsvorteil erzielt die Maschine mit ihrer hohen Dynamik, für die ein Maschinenbett aus Grauguss und schwingungsdämpfende Maschinenfüsse die Basis bilden. Hier setzt die Kinematik der Maschine auf, die eine effektive und zeitgleiche Bearbeitung mit zwei, drei oder vier Werkzeugen ermöglicht.

Kundenspezifisch konfigurierbar
Wie die TRAUB Langdrehautomaten ist auch der neue Kurzdreher modular aufgebaut, sodass der Kunde zwischen drei Varianten wählen kann. Er ist als TNK40-9, TNK40-9B und TNK40-11 konfigurierbar. Während die TNK40-9 über neun Linearachsen, zwei Revolver (jeweils acht Stationen, max. 12’000 min-1, 2,0 kW), einen Rückapparat mit vier Stationen und eine autonome Gegenspindel verfügt, ist bei der TNK40-9B der obere Werkzeugrevolver mit einer ergänzenden B-Achse ausgestattet. Die Variante TNK40-11 enthält einen zusätzlichen Frontapparat mit autonomem Kreuzschlitten in Z- und X-Achse sowie einer NC-Schwenkachse, also insgesamt elf Linearachsen. Dieser zweite obere Werkzeugträger verfügt über sechs Plätze. Drei der Werkzeugaufnahmen sind angetrieben, eine ist sogar mit einem Doppelhalter bestückbar. Mit der neuesten CNC-Steuerung TX8i-sV8 ist die TRAUB TNK40 auch bestens gerüstet für die Anforderungen der digitalen Transformation des Fertigungsprozesses. Der klapp- und schwenkbare 19»-Touchmonitor eignet sich optimal für iXpanel-Funktionalitäten, die den einfachen Zugang zu einer vernetzten Produktion eröffnen.
