Korrosionsgeschützte Drehmomentbegrenzung für direkte Antriebe

Für den Einsatz in anspruchsvollen Umgebungen bietet ENEMAC korrosionsgeschützte Sicherheitskupplungen an. Die Hauptbauteile dieser Drehmomentbegrenzer werden durch spezielle Härteverfahren wie Nitrokarburierung oder Gasnitrierung und anschliessende Oxidation optimal geschützt.
Zudem sind die Tellerfedern beschichtet, und die eingesetzten Spezialkugellager werden aus Edelstahl gefertigt. Damit sind diese Kupplungstypen hervorragend für Anwendungen in feuchten oder korrosiven Umgebungen geeignet, wie sie beispielsweise im Aussenbereich oder in der Nähe von Wasser und Chemikalien vorkommen.
Die korrosionsgeschützten Sicherheitskupplungen sind in verschiedenen Varianten und Bauformen erhältlich, je nach Anforderungen an die Wellenverbindung und den Einsatzbereich.

Zum Ausgleich von axialen und lateralen Wellenversätzen
Die Baureihe ECUH_KS ist mit einem Metallbalganbau ausgestattet, der per Konusbuchse auf der Welle fixiert wird. Dieser erlaubt den Ausgleich von axialen Versätzen bis zu 1 mm und lateralen Versätzen bis zu 0,3 mm. Das Sicherheitsteil ist mit einer Passfedernut zur Wellenbefestigung versehen. Die Kupplung deckt Ausrückmomente von 1,8 bis 2000 Nm ab, eignet sich für Wellendurchmesser von 6 bis 90 mm und kann in einem Temperaturbereich von -30 bis +200 °C betrieben werden. Damit ist diese Bauform eine robuste und zuverlässige Lösung für vielfältige Anwendungen, die präzise Drehmomentübertragungen erfordern.
Die Variante ECUB_KS zeichnet sich durch eine kompakte Bauweise aus. Sie ist in 14 Baugrössen verfügbar und deckt ebenfalls ein breites Spektrum an Ausrückmomenten von 2 bis 2000 Nm ab. Die Klemmnabe der Metallbalgkupplung ermöglicht eine spielfreie, kraftschlüssige Verbindung und ist für Bohrungsdurchmesser von 6 bis 90 mm geeignet. Optional kann das Sicherheitsteil mit einer Passfedernut ausgestattet werden. Diese Kupplung eignet sich für Drehzahlen bis zu 4000 min-1 und ist in einem Temperaturbereich von -30 bis +200 °C einsetzbar.
Eine weitere Variante ist die Baureihe ECPH_KS, die für Drehmomente bis 2000 Nm und in 15 verschiedenen Baugrössen erhältlich ist. Die Metallbalgkupplung verfügt über eine Konusbuchse, die Bohrungen von 6 bis 75 mm aufnehmen kann, während die Klemmnabe im Sicherheitsteil für Wellendurchmesser von 5 bis 100 mm ausgelegt ist. Optional kann das Sicherheitsteil mit einer Passfedernut geliefert werden. Diese Kupplung ist ebenfalls für Drehzahlen bis zu 4000 min-1 geeignet und kann in einem Temperaturbereich von -30 bis +200 °C eingesetzt werden.
Die Baureihe ECPB_KS bietet eine weitere Alternative mit Metallbalganbau und ist in 16 Baugrössen erhältlich. Sie deckt Ausrückmomente von 0,5 bis 2000 Nm ab und ermöglicht den Ausgleich axialer Versätze bis zu 1,5 mm sowie lateraler Versätze bis zu 0,3 mm. Die Kupplung verfügt über eine beidseitig montierte, montagefreundliche Klemmnabe, die eine spielfreie und kraftschlüssige Verbindung zwischen Welle und Kupplung gewährleistet. Der Einsatzbereich umfasst Temperaturen von -30 bis +200 °C. Diese Bauform eignet sich besonders für Anwendungen, bei denen eine schnelle und einfache Montage sowie geringe Wartungszeiten erforderlich sind.

Elektrisch isolierend und schwingungsdämpfend
Für Anwendungen, bei denen elektrische Isolation und Schwingungsdämpfung erforderlich sind, bietet ENEMAC korrosionsgeschützte Sicherheitskupplungen mit Elastomeranbau an. Die Type ECPD_KS ist in 17 verschiedenen Baugrössen erhältlich und deckt Ausrückmomente von 0,5 bis 2000 Nm ab. Die Klemmnabe des Elastomeranbaus ist für Bohrungsdurchmesser von 4 bis 90 mm ausgelegt, während die Klemmnabe im Sicherheitsteil für Wellendurchmesser von 5 bis 100 mm geeignet ist. Auf Wunsch kann das Sicherheitsteil mit einer Passfedernut ausgestattet werden. Die Kupplung ist für Drehzahlen bis zu 4000 min-1 und für Temperaturen zwischen -30 und +90 °C einsetzbar.

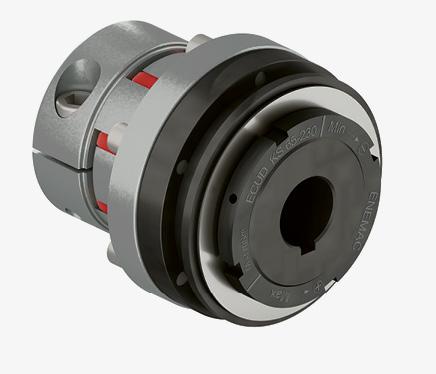

Eine weitere Variante ist die Type ECUD_KS, die eine kompakte Bauweise bietet und in 15 Baugrössen lieferbar ist. Diese Kupplung kann Ausrückmomente zwischen 1,8 und 2000 Nm bewältigen. Die Wellenbefestigung im Sicherheitsteil erfolgt standardmässig über eine Passfedernut, während der Elastomeranbau durch eine Klemmnabe befestigt wird. Optional können beidseitig Passfedernuten geliefert werden. Die Kupplung eignet sich für Bohrungsdurchmesser von 6 bis 90 mm und ist ebenfalls in einem Temperaturbereich von -30 bis +90 °C einsetzbar.

Einsatzmöglichkeiten
Die korrosionsgeschützten Sicherheitskupplungen von ENEMAC sind universell im Maschinen- und Anlagenbau einsetzbar. Sie bieten einen zuverlässigen Schutz für Anlagen, die in anspruchsvollen Umgebungen betrieben werden, und minimieren Ausfallzeiten durch ihre robuste Konstruktion und einfache Wartung. Dank der speziellen Oberflächenbehandlungen und hochwertigen Materialien sind sie bestens für Anwendungen im Aussenbereich, in feuchten Umgebungen oder bei Kontakt mit Chemikalien geeignet.
