Kantenqualität ohne Kompromisse

Die Besonderheit bei Vetec: Statt Serienfertigung setzt das Unternehmen konsequent auf massgeschneiderte Einzellösungen, die präzise auf die Anforderungen der Kunden abgestimmt werden – häufig aus schwer zerspanbaren Werkstoffen wie Kobaltbasislegierungen, Titan oder Zirkonium. Gefertigt werden die verschiedenen Bauteile auf einer modernen NC-Maschinenflotte. Dank eines konsequent digitalisierten Shopfloors laufen die Prozesse effizient und transparent. Dennoch sorgte ein Thema immer wieder für Verzögerung: das Entgraten von Durchgangsbohrungen in Edelstahl-Gehäusen, die als Flansch eingesetzt werden.

Wendung für das Gratproblem
Im Zentrum des Problems standen Flansche aus einem Sandguss, bei denen es insbesondere an den durch den Guss bedingten, undefinierten Austrittskanten der Flanschbohrungen zu deutlich sichtbaren Graten kam. Die Folge: hoher Nachbearbeitungsaufwand per Hand beziehungsweise mit starr eingespannten Fasenfräsern. Dadurch entstanden an den undefinierten Rohflächen unsaubere, ungleichmässige Fasen und Kanten. Ebenso variierten die Prozesszeiten und eine Wiederholgenauigkeit war nicht gegeben.

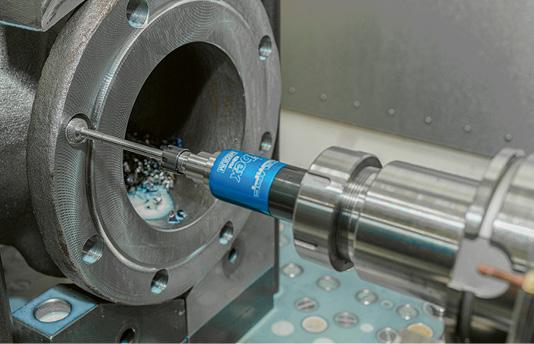

Die Wendung für das Gratproblem kam mit dem Einsatz des ibex-Entgratsystems des Entgratspezialisten Kempf. Entwickelt für die automatisierte Konturbearbeitung von undefinierten Bauteilen auf CNC-Bearbeitungszentren, kombiniert das Entgratsystem – bestehend aus Ausgleichshalter und speziellen CrossCut-Fräsern – die Vorteile definierter Entgratung mit maximaler Prozesssicherheit auch bei anspruchsvollen Bauteilgeometrien. Der ibex-Ausgleichshalter, der in drei verschiedenen, vordefinierten Härtestufen angeboten wird (Soft, Medium und Hard), eignet sich dabei durch Druck- und Zugausgleich von bis zu 10 mm für die vorderseitige sowie für die rückseitige Bearbeitung von Bohrungen. Sobald der Fräser auf die Kante des Werkstückes trifft, kann dieser durch den linear gelagerten Ausgleich des ibex-Ausgleichshalters die axiale Bewegung sowohl vorwärts, als auch rückwärts durchführen. Im Zusammenspiel mit den (bei der Bearbeitung) vorgespannten kegelförmigen ibex-Entgratfräsern können damit auch radial liegende Massabweichungen des Bauteils ausgeglichen werden. Somit hat der Entgratfräser auch bei grösseren Konturabweichungen immer eine gleichmässige Eingriffstiefe am Werkstück und erzeugt dadurch eine gleichmässige Fase an der Werkstückkante – ohne manuellen Eingriff des Mitarbeiters. Zudem lässt sich das ibex-Entgratsystem – wie bei Vetec – auch perfekt in die Einzelteilfertigung integrieren, bei der sich Geometrien regelmässig ändern. Statt aufwendiger manueller Anpassungen wird die Kontur direkt in der Maschine entgratet – exakt, definiert und sicher. Da das ibex-Entgratsystem direkt in das NC-Programm eingebunden wird, erfolgt der Entgratvorgang als fester Bestandteil des Bearbeitungsprozesses: inline, automatisiert und unabhängig vom Bedienpersonal.

Von der Spindel in die Kiste!
Mit dem Einsatz des ibex-Werkzeugs von Kempf konnte SAMSON Vetec nicht nur den Bearbeitungsprozess bei spezifischen Bauteilen optimieren, sondern auch das Qualitätsniveau und den optischen Eindruck verbessern – ein echter Fortschritt in der hochspezialisierten Welt der Einzelteilfertigung. Seither kann der gesamte Bearbeitungsprozess inklusive Entgratvorgang direkt auf der Maschine erfolgen – von der Spindel in die Kiste! – auch bei variierenden Bauteilgeometrien, wie sie bei Vetec durch die hohe Individualisierung häufig auftreten.
