Präzise Einstelltechnik für grosse Werkzeuge

Das neue Werkzeugeinstellgerät, dessen Erstauslieferung zum Jahresbeginn 2026 geplant ist, vereint Präzision, Robustheit und Praxisnähe speziell für grosse Feinbohrwerkzeuge.

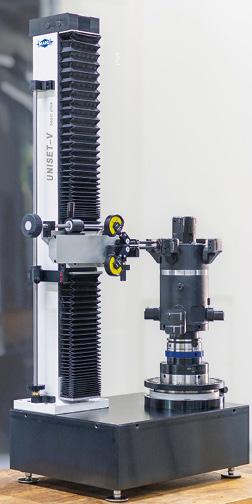

Mit dem neuen UNISET-V basic plus präsentierte MAPAL zur diesjährigen EMO ein manuelles Einstellgerät, das gezielt auf die Bedürfnisse kleiner und mittelständischer Unternehmen zugeschnitten ist. Und schliesst damit eine entscheidende Lücke zwischen einfachen mechanischen Lösungen und CNC-Systemen. Dennoch sind volle Präzision und hohe Stabilität garantiert.
Entwickelt wurde das Gerät aus der UNISET-Baureihe von MAPAL auf einen Impuls aus dem Segmentmanagement Automotive hin. Insbesondere im Bereich Elektromobilität kommen oft grosse, schwere Werkzeuge etwa zur Produktion von Statorgehäusen zum Einsatz, die für die hochpräzise Fertigbearbeitung äusserst feinfühlig eingestellt werden müssen.
Viele Anwender verfügen jedoch nicht über die geeignete Einstelltechnik und können so die werkzeugseitig mögliche Präzision nicht abrufen. Vorhandene Lösungen wie das MASTERSET stossen bei grösser dimensionierten Werkzeugen (ab 200 mm) schnell an ihre Grenzen. Gleichzeitig sind CNC-Einstellgeräte für viele kleine und mittelständische Unternehmen nicht rentabel. Konsequenterweise entwickelte MAPAL mit dem UNISET-V basic plus ein neues Gerät, das unter wirtschaftlichen wie auch funktionalen Gesichtspunkten zu überzeugen weiss.

Feinfühliges Einstellen von Werkzeugen mit Führungsleistentechnologie
Das UNISET-V basic plus ist für das Einstellen von Werkzeugen mit Ø 100 bis 400 mm und einer maximalen Messlänge von 750 mm ausgelegt. Bei den Werkzeuggewichten sind bis zu 50 kg möglich. Die Spindelvarianz bewegt sich zwischen HSK100 und SK50. Mit Reduzieradaptern kann die Aufnahmemöglichkeit von HSK32 bis HSK80/HSK100 erreicht werden. Da das Gehäuse des UNISET-V basic plus auf einer stabilen Schweisskonstruktion basiert, ist eine hohe mechanische Stabilität gewährleistet. In Produktionsumgebungen ist dies ein entscheidender Vorteil.
Als stationäres Tischgerät mit einer Höhe von 1,3 m und einem Gewicht von 179 kg, muss das UNISET-V basic plus nicht zwingend in einem Einstellraum untergebracht sein. Es kann an jedem Ort mit stabilem Untergrund platziert werden, an dem es gebraucht wird. Etwa in unmittelbarer Nähe zur Maschine, an der das einzustellende Werkzeug eingesetzt wird.
Das UNISET-V basic plus ermöglicht die µm-genaue Einstellung von Schneidenüberstand und Verjüngung bei Reib- und Feinbohrwerkzeugen. Bedient wird es über ein 2-Taster-Prinzip, bei dem die Schneide über eine Führungsleiste justiert wird. Erste Prototypen des UNISET-V basic plus sind bereits im Einsatz.
Das UNISET-V basic plus richtet sich primär an kleine und mittelständische Unternehmen, die bisher auf präzise Einstelltechnik verzichtet haben. Doch auch für grössere Unternehmen ist das UNISET-V basic plus die richtige Wahl, um Werkzeuge mit grossen Durchmessern und hohen Gewichten prozesssicher und hochpräzise einzustellen.
