Schäldrehen mit kombinierter Schrupp- und Schlichtfunktion

Das Schäldrehen stellt hohe Anforderungen an Werkzeug und Prozess. Gewalzte oder geschmiedete Stäbe besitzen häufig harte Randschichten, die zu erhöhtem Werkzeugverschleiss führen. Gleichzeitig sind hohe Rundheit, konstante Durchmesser und gute Oberflächengüten bei möglichst hohen Vorschüben gefordert. MaxiTurn EcoPeel adressiert diese Anforderungen mit einer geteilten Spanabnahme innerhalb einer Wendeschneidplatte.

Geteilte Spanabnahme für höhere Prozesssicherheit
Die Grundidee von EcoPeel basiert auf der Trennung von Schrupp- und Schlichtfunktion innerhalb einer Platte. Rund 80 Prozent des Spanvolumens werden über eine vorgelagerte Schruppschneide abgetragen, während die nachfolgende Schlichtschneide nur etwa 20 Prozent der Spanabnahme übernimmt. Dadurch wird die Schlichtschneide gezielt entlastet, thermische und mechanische Belastungen werden reduziert und die Standzeit erhöht. Gleichzeitig führt die Aufteilung der Zerspanung zu dünneren Spänen und einer verbesserten Spankontrolle. In der Praxis kann das Spanvolumen gegenüber konventionellen SingleLösungen deutlich reduziert werden, was insbesondere bei langen, kontinuierlichen Spänen Vorteile für Prozesssicherheit und Maschinenverfügbarkeit bietet.

Höhere Vorschübe bei stabilen Bearbeitungsbedingungen
Ein weiteres Merkmal des Systems ist der grosse Radius der Schruppschneide. Dieser erlaubt höhere Vorschübe bei gleichzeitig ruhigem Lauf. Durch die geringeren Schnittkräfte an der Schlichtschneide können schärfere Schneidkanten eingesetzt werden, was die Oberflächengüte verbessert und den Maschinenverschleiss reduziert. Die reduzierte Belastung jeder einzelnen Schneide wirkt sich positiv auf Standzeit, Prozessstabilität und Wiederholgenauigkeit aus. In vielen Anwendungen kann zudem ein separater Schlichtarbeitsgang entfallen, da das Material direkt auf Endmass geschält wird.

Kompaktes System innerhalb der MaxiTurn-Produktfamilie

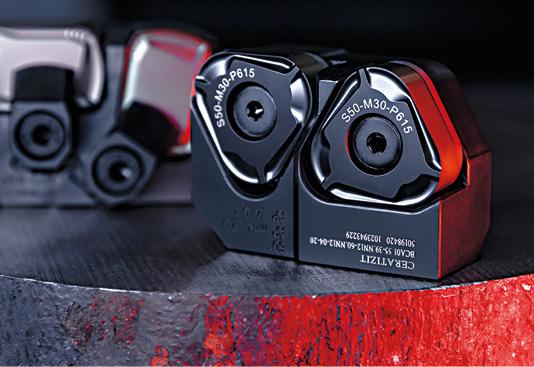

EcoPeel ist Teil der MaxiTurnProduktfamilie und als Kassettensystem für das Schäldrehen ausgelegt. Die kompakte Bauweise ermöglicht den Einsatz auf einem breiten Spektrum an Schälmaschinen. Je nach Ausführung stehen Wendeschneidplatten mit mehreren nutzbaren Schneidkanten zur Verfügung, was den Werkzeugwechsel reduziert und die Wirtschaftlichkeit erhöht. Durch die Kombination aus Schrupp- und Schlichtfunktion in einer Platte wird zudem die Werkzeuglogistik vereinfacht, da weniger unterschiedliche Geometrien vorgehalten werden müssen.

Praxisnahe Entwicklung mit Anwenderfokus
Das EcoPeel-System wurde in enger Zusammenarbeit mit Anwendern aus der Stabstahlbearbeitung entwickelt und unter srealen Produktionsbedingungen erprobt. Ziel war es, ein robustes Werkzeugkonzept zu schaffen, das hohe Abtragsleistungen mit konstanter Qualität und hoher Prozesssicherheit verbindet. Mit MaxiTurn EcoPeel erweitert Ceratizit sein Portfolio für das Schäldrehen um eine Lösung, die auf Produktivität, reduzierte Komplexität und stabile Prozesse ausgelegt ist – insbesondere bei anspruchsvollen Werkstoffen und hohen Vorschubwerten.
