Das Entgraten von Blechen

Das Zusammenspiel dieser Eigenschaften entscheidet über die spezifische Wirkung eines bestimmten Schleifmittels. Um die gewünschten Bearbeitungsergebnisse zu erzielen, gibt es daher bei der Wahl der Schleifmittel einiges zu beachten.

Für jedes Material gibt es eine geeignete Kornart
Die erste typische Charakteristik von Schleifmitteln ist die Kornart. Damit sind die unterschiedlichen Mineralien gemeint, die beim Schleifen das Material abtragen. Sie sind in Form von mehr oder weniger kleinen Körnern auf dem Schleifmittel aufgebracht. Das auf das Trägermaterial aufgebrachte Schleifkorn bestimmt massgeblich die Eigenschaften des Schleifmittels.
Es gibt verschiedene synthetisch hergestellte Kornarten, die in Schleifmitteln verwendet werden. Die gängigsten Kornarten bei der Blechentgratung sind:

• Aluminiumoxid: Für alle Materialien geeignet und daher auch oft in Universal-Produkten im Einsatz.
• Zirkonium: Es bietet eine hohe Standzeit dank Selbstschärfeffekt. Besonders geeignet ist diese Kornart für das Entgraten von Stahl.
• Keramik: Dieses Material bietet eine hohe Abtragleistung und eine hohe Standzeit. Besonders geeignet ist es für Edelstähle.
• Siliziumkarbid: Schleifmittel mit dieser Kornart sind speziell für das Entgraten von Aluminiumblechen vorgesehen.

Grosse Korngrössen eignen sich besonders für das Entgraten und Verrunden
Jede dieser Kornarten ist in verschiedenen Korngrössen erhältlich. Typische Korngrössen liegen beim Entgraten und Verrunden von Blechen zwischen 40 und 180. Der Einfluss der Körnung auf das Schleifergebnis ist sehr anschaulich: Je grösser die Körnung eines Schleifmittels ist, desto stärker und gröber ist sein Abtrag. Daher werden beim Entgraten oder zur starken Verrundung tendenziell grosse Korngrössen gewählt. Eine kleine Körnung bringt dagegen weniger Abtrag, dafür aber eine feinere Oberfläche. In der Oberflächenbearbeitung kommen aus diesem Grund auch Körnungen grösser 180 zum Einsatz.

Je feiner das zu bearbeitende Blech, desto flexibler sollte das Schleifgewebe sein

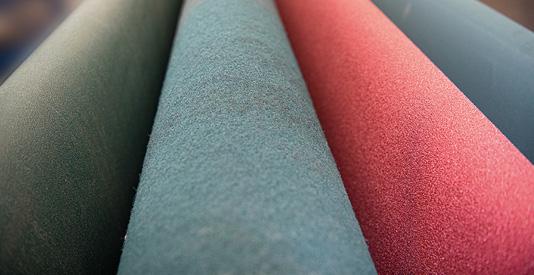

Als Trägermaterial für das Schleifkorn dient bei Entgratwerkzeugen in der Blechbearbeitung das Schleifgewebe. Dieses ist robuster und somit langlebiger als die aus dem Handwerk bekannten Schleifpapiere. Durch Variation der Schleifgewebe kann die Flexibilität der Schleifmittel justiert werden. Die Kombination aus Kornart, Korngrösse und Schleifgewebe definieren die individuellen Eigenschaften vieler Entgratwerkzeuge. Für grobe Schleifmittel oder dicke Bleche werden meist robustere Schleifgewebe eingesetzt, während für dünne Bleche in der Regel flexiblere Gewebearten geeigneter sind.

Form der Schleifmittelhat grossen Einfluss auf die Abtragleistung

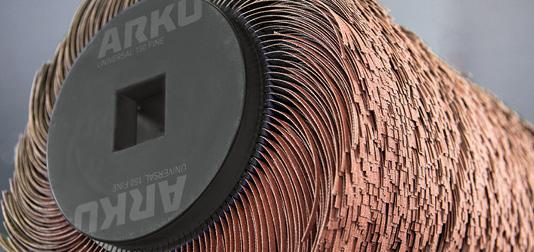

Auch die Form der Schleifmittel beeinflusst die Wirkungsweise der Entgrat- und Verrundungswerkzeuge. Feine Lamellen greifen zum Beispiel besser in Blech-Innenkonturen an als breitere. Die breiten Lamellen haben dafür einen höheren Abtrag an langen Kanten. Die sogenannte Schlitzung der Schleiflamellen in Stärke und Form gibt einem Schleifwerkzeug daher die finale Charakteristik. Auch der Winkel, in dem die Schleifmittel auf die Kanten auftreffen, beeinflusst die Abtragleistung.

Schleifvliesse eignen sich besonders für die Kantenverrundung und oder Oberflächenbearbeitung

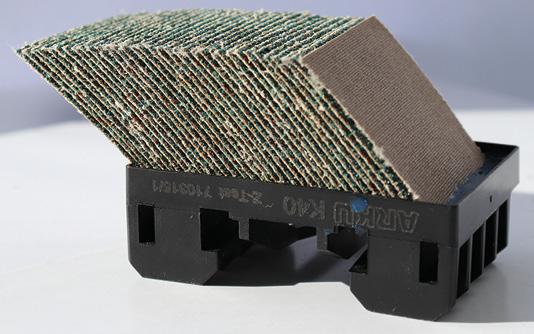

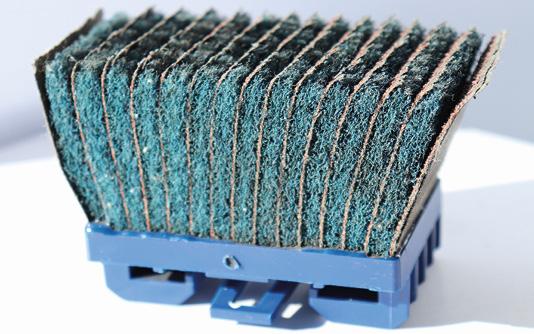

Ein weiterer Faktor sind die Schleifvliese. Dabei handelt es sich um mit Schleifkorn durchgesetzte Fasern. Sie kommen vor allem in Werkzeugen zur Kantenverrundung vor. Zum einen erbringen sie die Abtragleistung, zum anderen stützen sie die einzelnen Schleifgewebe zueinander, beispielsweise in Tellerwerkzeugen oder Verrundungsblöcken. Erst durch die passende Kombination aus Schleifvlies und Schleifgewebe erhält das Werkzeug seine spezifische Charakteristik zum Verrunden von Blechkanten. In Breitbandaggregaten kommen Schleifbänder und Schleifvliese zur Oberflächenbearbeitung zum Einsatz.

Verschiedene Anordnungen der Schleifmittel im Werkzeug möglich
Der Begriff Besatzarten beschreibt die verschiedenen Möglichkeiten, die Schleifmittel im Werkzeug anzuordnen. Gängige Unterscheidungen sind zum Beispiel in ein- oder mehrreihige Tellerwerkzeuge. Eine mehrreihige Anordnung der Schleifmittel bringt gleichmässigere Schleifergebnisse. Auch die Winkel oder die Dichte des Besatzes sind variierbar.

Fazit
Die Werkzeuge zum Entgraten und Verrunden von Blechkanten unterscheiden sich in sechs Faktoren. Sie bestimmen die spezifischen Eigenschaften und die Leistungsfähigkeit eines Schleifwerkzeugs. Dabei kann man im Grossen und Ganzen festhalten, dass bei den Kornarten Zirkonium vor allem für Stahl, Keramik für Edelstähle und Siliziumkarbid für Aluminium besonders geeignet sind. Allrounder ist das Aluminiumoxid. Bei den Korngrössen eignen sich grössere Körnungen sich besser für grobes Entgraten und starke Verrundungen, kleinere Körnungen für eine feinere Oberflächenbearbeitung. Im Hinblick auf die Schleifgewebe sind robuste Gewebe besser für dicke Bleche, flexible Gewebe eher für dünne Bleche geeignet. Hinzu kommen noch Schleifmittelform, Schleifvliese und Besatzarten. Die richtige Auswahl und Kombination dieser Faktoren sind daher sowohl für das Ergebnis als auch für die Wirtschaftlichkeit wichtig.
Wenn es darum geht, das ideale Werkzeug für Ihren spezifischen Anwendungsfall zu finden, sind wir gerne für Sie da. Bei uns können wir Tests mit Ihren Teilen durchführen und verschiedene Werkzeuge verwenden, um die beste Lösung zu ermitteln. Basierend auf diesen Ergebnissen erstellen wir eine Kalkulation, die die Stückkosten transparent darlegt. Durch die optimale Kombination von Maschine und Werkzeug für die gewünschten Ergebnisse wird die Effizienz des maschinellen Entgratens im Vergleich zum manuellen Verfahren gesteigert und somit die Wirtschaftlichkeit für Ihr Unternehmen maximiert.
