Schnell und präzise spannen

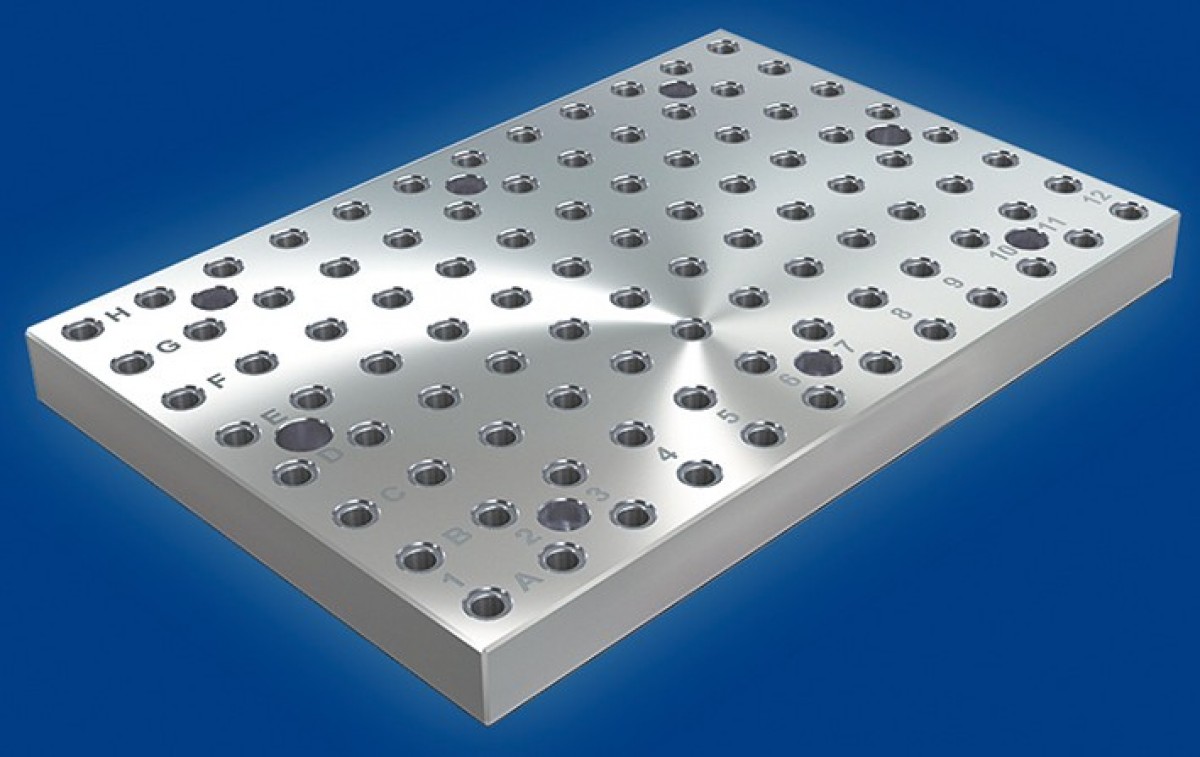

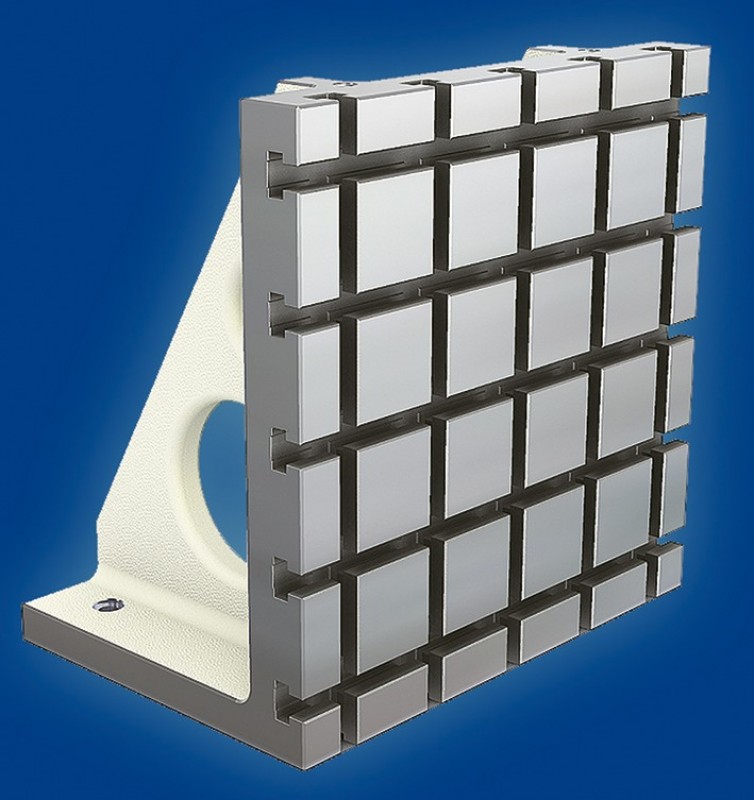

Grundsätzlich sind Paletten, Aufspannwinkel und -würfel von KIPP jeweils in drei Ausführungen erhältlich – mit vorbearbeiteten Aufspannflächen, mit Rasterbohrungen sowie mit T-Nuten. Die Rastersysteme M12 beziehungsweise M16 erlauben sowohl das Positionieren als auch das Befestigen durch Passschrauben. Sie werden mit gehärteten Passbuchsen der Toleranz F7 und mit vergüteten Gewindeeinsätzen geliefert. Die T-Nuten sind ebenfalls gemäss der Toleranzklasse H7 ausgelegt; sie ermöglichen ein sehr positionsgenaues Befestigen von Vorrichtungen und Spannelementen.

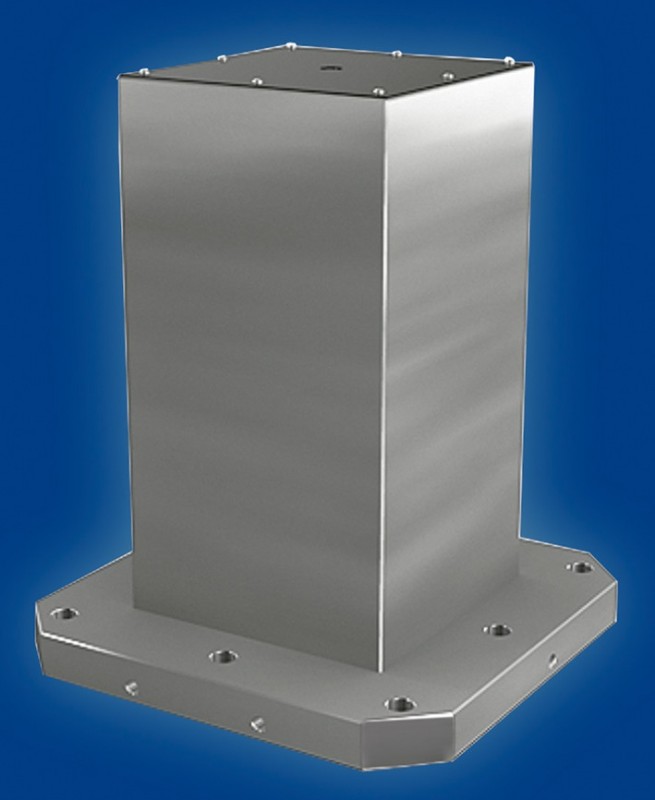

Aufspannwürfel und doppelseitige Aufspannwinkel sind darüber hinaus in weiteren Baugrössen verfügbar – das Sortiment umfasst jetzt Fussgrössen von 300x300 bis 1000x1000 mm und Bau­höhen bis 1250 mm. Ganz neu im Programm sind Aufspannwürfel mit 6- und 8-seitigen Aufspannflächen sowie in Kreuzform.
Alle Grundelemente von KIPP werden aus dem Material Grauguss GJL300 hergestellt. Sämtliche Paletten, Aufspannwinkel und -würfel von KIPP entsprechen den Normen DIN 55 201 und JIS 6337-1980, folglich lassen sich diese Produkte sowohl auf Maschinen mit DIN- als auch mit JIS-Norm nutzen. Damit ergibt sich vor allem für Kunden, die unterschiedliche Maschinen im Einsatz haben, ein enormer Vorteil: Sie sind bezüglich der Positionierung und Befestigung von Grundelementen flexibel und unabhängig.
Sonderabmessungen und -formen sind auf Anfrage jederzeit möglich. Passend zu den Grundelementen bietet KIPP vielfältige Komponenten aus dem Bereich Werkstück Spanntechnik – die Produkte sind untereinander kompatibel.
