Ausgabe 07 | 2023

Der Flachste unter den Flächengreifern

Schmalz GmbH

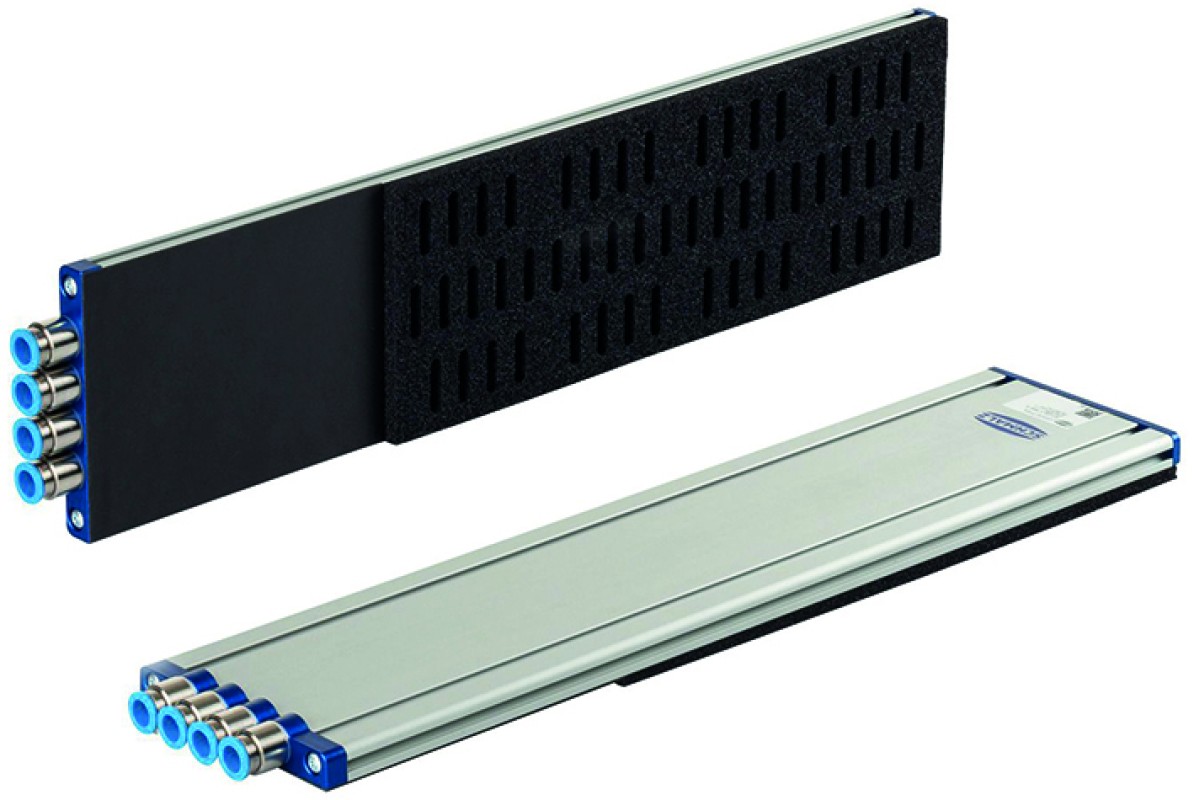

Schmalz hat einen neuen Greifer für die vertikale Handhabung von Bildschirmen entwickelt. Doch der FEL kann noch viel mehr:

Er baut so flach, dass er auch bei anderen automatisierten Handhabungsaufgaben in beengten Platzverhältnissen oder mit kritischen Störkonturen seine Stärke beweist.
Eine 1-Cent-Münze misst Ø 16,25 mm. Kaum höher ist das Grundprofil des neuen Flächengreifers von Schmalz. Hinzu kommt noch ein 10 mm dicker Dichtschaum. Dabei besticht der neue FEL durch mehr als seine 26,5 mm Höhe. Die Experten von Schmalz hatten bei der Entwicklung auch die Energieeffizienz und die Betriebskosten im Blick: Sie segmentierten den Flächengreifer in bis zu vier Zonen, die einzeln angesteuert und abgeschaltet werden können. Um die Störkonturen möglichst gering zu halten, erfolgt die Versorgung der einzelnen Saugzonen durch Kanäle, die in das Profil integriert sind.
Der Grundkörper aus Aluminium und die modulare Leichtbauweise halten das Eigengewicht des FEL unter drei Kilogramm und ermöglichen eine hohe Traglast von bis zu 1400 N bei vertikaler Einbaulage. So kann das neue Vakuum-Greifsystem tief in Transportboxen oder Regalfächer eintauchen und auch Werkstücke wie Bildschirme in verschiedenen Abmessungen und Aufnahmepositionen dynamisch entnehmen und ablegen.

INFOS | KONTAKT
Schmalz GmbH
Eigentalstrasse 1
CH-8309 Nürensdorf
T +41 (0)44 888 75 25
http://ch.schmalz.com
schmalz@schmalz.ch
