Mit Schwingungsunterstützung erzeugte kurze Späne (Bildvordergrund) im Vergleich zu langen Spänen (konventioneller Drehprozess mit identischen Parametern).

Ausgabe 08 | 2023

Schwingungsunterstützte Zerspanung für weniger Verschleiss

Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik, IWU

Wer sich im produzierenden Gewerbe erfolgreich behaupten möchte, muss seine Teilefertigung kontinuierlich optimieren. Viele der üblichen Optimierungsmassnahmen sind in der industriellen Serienfertigung jedoch so weit ausgeschöpft, dass keine spürbaren Verbesserungen mehr erzielbar sind. Dies gilt gerade für Zerspanungsprozesse, die oft einen erheblichen Teil der Wertschöpfung ausmachen.

Das Gründerteam VibroCut am Fraunhofer IWU zeigt: durch innovative Schwingungsunterstützung lassen sich in diesen Prozessen Bearbeitungskräfte, Werkzeugverschleiss, Gratbildung und Spanbruchprobleme reduzieren. Dank Schwingungsunterstützung ist eine deutliche Produktivitätssteigerung realisierbar, auch Stillstandszeiten von Maschinen und Anlagen werden erheblich verringert. Bei der Zerspanung schwer spanbarer Werkstoffe ist die Schwingungsunterstützung sogar Grundvoraussetzung für eine industrielle Machbarkeit.
Das Team am Fraunhofer IWU um Dipl.-Ing. Oliver Georgi nutzt gezielt erzeugte Schwingungen im Bereich bis 100 Hz oder im Ultraschallbereich über 16 kHz, um bei Zerspanungsprozessen bestehende Verfahrensgrenzen zu verschieben. In zahlreichen Industrieprojekten konnte es das technische Potenzial der schwingungsunterstützten Zerspanung nachweisen und signifikante Kostenvorteile beim Einsatz in der mechanischen Teilefertigung aufzeigen. Insbesondere in der Grossserienfertigung sind die Skaleneffekte gross.

Schwingungsunterstützung im Ultraschallbereich beim Bohren und Tiefbohren

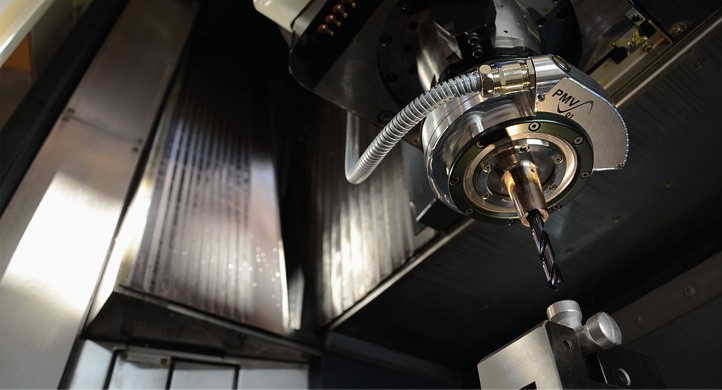

Hochfrequente Schwingungen im Ultraschallbereich (ab 16 kHz) erhöhen beim Bohren und Tiefbohren die Produktivität und Prozesssicherheit. Die Ultraschallschwingungen führen in bestimmten Materialien, wie Kupfer- oder Aluminiumlegierungen, zu werkstofftechnischen Effekten, wodurch die Zerspanungskräfte deutlich sinken. In der Folge kann die Produktivität durch eine Erhöhung der Schnittwerte gesteigert werden. Ein Beispiel: Bei einem Maschinenstundensatz von Euro 130, einer jährlichen Planbelegungszeit von 6000 Stunden sowie einem Hauptzeitanteil des Bohrens von 35 Prozent, führt eine 40-prozentige Erhöhung von Drehzahl oder Vorschub zu einer Produktivitätssteigerung von 10 Prozent oder Einsparungen in Höhe von Euro 78’000. Werden diese Schnittparameter um 100 Prozent erhöht, können sogar Euro 136’000 Betriebskosten eingespart werden.
In anderen Anwendungsfällen steht die positive Auswirkung in Bezug auf die Gratbildung im Vordergrund. Durch die Reduzierung der Vorschubkraft wird diese so weit vermindert, dass Bearbeitungsaufwände zum Entgraten reduziert werden und in manchen Fällen sogar vollständig entfallen können. Beim Tiefbohren sorgt die Ultraschallunterstützung für einen verbesserten Spanabtransport und mehr Prozesssicherheit. Durch die genannten werkstofftechnischen Effekte wird der für die Qualität bestimmende Mittenverlauf verringert. Die Ultraschallschwingung modifiziert zusätzlich Reibungskon-takte in der Zerspanungszone und damit den Werkzeugverschleiss: die Werkzeugstandzeit steigt signifikant. In bestimmten Anwendungen, etwa bei der Zerspanung von schwer spanbaren Materia-lien wie Nickelbasislegierungen, ermöglicht erst die Ultraschall-unterstützung eine ausreichende Prozessfähigkeit, akzeptable Werkzeugstandzeiten und damit eine wirtschaftliche Fertigung.

Schwingungsunterstützung im niederfrequenten Bereich beim Drehen

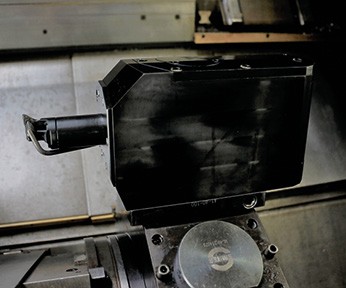

Bei Zerspanungsprozessen mit kontinuierlichem Schneideneingriff, wie dem Drehen, ist der Spanbruch eine grosse Herausforderung. In der Serienfertigung führen Störgrössen wie Werkzeugverschleiss oder Chargenschwankungen dazu, dass oft kein prozesssicherer Spanbruch eingestellt werden kann. Lange Späne und Wirrspäne können die Werkstücke beschädigen und führen zur Bildung von Spänenestern, welche den Spänefluss stören. Solche Spänenester müssen manuell beseitigt werden, was nur bei Maschinenstillstand möglich ist. Wird der Spanbruch nicht beherrscht, ist in einigen Fällen sogar der Fertigungsprozess nicht automatisierbar. Durch die Schwingungsunterstützung mit bis zu 100 Hz und 0,6 mm Schwingweite entstehen prozesssicher kurze und definiert gebrochene Späne. Wo Drehmaschinen bisher selbst in der Serienfertigung mehrere Minuten pro Stunde gestoppt werden mussten, verursacht der Spanbruch nun keine Produktionsunterbrechungen mehr. Die Schwingungsunterstützung bei der Zerspanung wird mit innovativen und flexiblen Systemen realisiert, welche als Werkzeughalter am Revolver der Drehmaschinen eingewechselt werden können. Folgendes Beispiel beim Innendrehen unterstreicht das Einsparpotenzial durch die verbesserte Maschinenverfügbarkeit: Bei einem Maschinenstundensatz von Euro 85 und einer jährlichen Planbelegungszeit von 6000 Std. führt ein spanbruchbedingter Nutzungsausfall von durchschnittlich 6 Minuten pro Stunde zu einem jährlichen Nutzungsverlust von 10 Prozent und Stillstandskosten in Höhe von Euro 51’000. Diese Kosten sind durch den Einsatz der neuartigen Technologie vermeidbar.
Insbesondere in der Automobilindustrie kann die schwingungsunterstützte Zerspanung einen Beitrag leisten, die Effizienz bei der Fertigung zahlreicher Teilefamilien zu verbessern. Der Automobil- und Industriezulieferer Schaeffler setzt das schwingungsunterstützte Drehen erfolgreich beim Innendrehen in der Radlagerfertigung ein, um die Produktivität weiter zu steigern. Auch die Ultraschallunterstützung realisierte das Unternehmen gemeinsam mit dem Fraunhofer IWU für die Kernbohrungen der Gewinde in den Radlagern.
Das Gründungsvorhaben VibroCut ist die Antwort des Forscherteams um Oliver Georgi auf das grosse Interesse vieler Industriepartner an innovativen Lösungen für mehr Effizienz in der Zerspanung. VibroCut wird zukünftig Schwingsysteme vertreiben, die als Funktionserweiterung für bestehende Werkzeugmaschinen nachgerüstet werden können. Darüber hinaus wird das Unternehmen Dienstleistungen wie kundenspezifische Technologieentwicklung, Maschinenintegration und Schulungen anbieten, seine Kunden also mit Komplettlösungen für die schwingungsunterstützte Zerspanung unterstützen. Der Markteinstieg erfolgt für die Verfahren des Bohrens und Drehens. Das Unternehmen wird sich jedoch nicht auf einzelne Marktnischen beschränkten, sondern künftig weitere Anwendungen in unterschiedlichen Zerspanungsprozessen abdecken. Grosses Marktpotenzial sieht VibroCut in der Automobil- und Zuliefererindustrie, im Maschinenbau oder in der Luft- und Raumfahrtechnik.

INFOS | KONTAKT
Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik, IWU
Reichenhainer Strasse 88
D-09126 Chemnitz
T +49 (0)371 5397
www.iwu.fraunhofer.de
info@iwu.fraunhofer.de
