Einfaches Handling, kurze Rüstzeiten

Die neue Platte für das Mehrfachspannsystem gre4doc von Gressel bietet gegenüber vergleichbaren 4-Bolzen-Ausführungen das mechanische Nullpunktspannsystem mehr als das Doppelte an Spann- und Einzugskräften. Dies bringt eine wesentlich höhere Steifigkeit mit sich. Wie das «gredoc» von Gressel verfügt auch gre4doc über eine patentierte Bolzenaufnahme mit grossem Beladespiel. Die Verschlusstechnik ist mit deutlich weniger Komponenten als vergleichbare Systeme aufgebaut. Ausserdem entstehen beim gre4doc keine Reibungsverluste durch Querkräfte im Antrieb, sodass die Reibungsverluste insgesamt gering sind.

Noch flexibler bei der Werkstückspannung

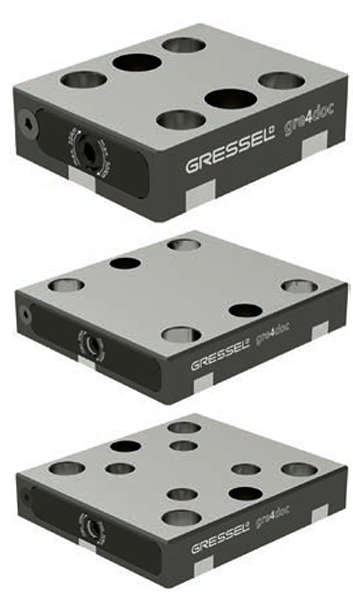

Die neuen Platten ergänzen das gre4doc-System und sorgen für noch höhere Flexibilität bei der Werkstückspannung. Zur Verfügung stehen dem Anwender nun einfache Platten á 52x52 und 96x96 mm sowie Kombiplatten á 52x52 und 96x96 mm. Die Platten sind nur 27 mm hoch und in den Dimensionen optimal auf die kleineren Spannmittel von Gressel abgestimmt. Alle gre4doc-Platten lassen sich mit einem Schlüssel von vorn bedienen. Pro Modul ist eine Spannschraube erforderlich, das Anzugsmoment beträgt maximal 30 Nm. Die Befestigung auf dem Maschinentisch erfolgt mit zwei M12-Aufspannschrauben mittig in einer T-Nut, zwei M12-Passschrauben (Durchmesser 12f7) sowie einem Ausricht- und Zentrierset. Alle drei Module zeichnen sich durch einfaches Handling und kurzzeitiges Rüsten aus. Die Aufnahmebolzen werden dabei durch Spannstössel in die passgenauen Halbschalen gedrückt. Die Aufnahmebolzen sind somit in X/Y-Richtung lagegenau positioniert. Gleichzeitig werden die Aufnahmebolzen durch die formgenaue Einzugsschräge nach unten gezogen.

Wiederholgenauigkeit kleiner 0,005 mm
Das gre4doc-Nullpunktspannsystem ist gehärtet, geschliffen und 27 ±0,005 mm hoch. Unempfindlich gegen Späne, erweist es sich als besonders verschleissarm. Die einfache Bedienbarkeit ist verbunden mit einer Wiederholgenauigkeit kleiner 0,005 mm. Die Einzugskraft beträgt 17 kN bei allen vier gre4doc-Aufnahmebolzen. Die 52er-Aufnahmebolzen sind wie die 96er von unten montierbar. Auch andere Aufnahmebolzen lassen sich verwenden.
