Rückwärtssenken ohne Kühlmittel oder Druckluft

Das BSF von Heule liefert die prozesssichere Lösung: Der Zugang erfolgt durch die Bohrung selbst. Neu gibt es das Werkzeug auch mit der Möglichkeit der manuellen Aktivierung statt mittels Kühlmittel oder Druckluft.
Als Technologieführer im Bereich der rückseitigen Bohrungsbearbeitung verfügt Heule seit mehreren Jahren nicht nur über erstklassige Lösungen fürs Entgraten oder Fasen, sondern auch für das Rückwärtsplansenken. Da die Bearbeitung von der gleichen Seite wie die Bohrung erfolgt, lassen sich Plansenkungen so auch an schlecht zugänglichen Stellen einfach fertigen – zum Beispiel zwischen den Schenkeln eines Gabelstücks. Die Werkzeuglösung BSF gewährleistet die für die Serienfertigung entscheidende Prozesssicherheit – und dies bei Senkungen bis zu 2,3xD.

Neue Varianten in der Aktivierung
Die hohe Wirtschaftlichkeit basiert auf dem kompakten und gleichzeitig einfachen Funktionsprinzip. Nach Aktivierung der Spindel klappt das Hartmetallmesser bei einer Initialdrehzahl und der daraus resultierenden Fliehkraft aus. Für das Einklappen nach erfolgter Bearbeitung bietet Heule mehrere Möglichkeiten an. Bei der Standard-Variante wird fürs Einklappen die Innenkühlung (min. 20 bar) verwendet, beim BSF Air wird das Messer per Druckluft (min. 5 bar) eingeklappt.

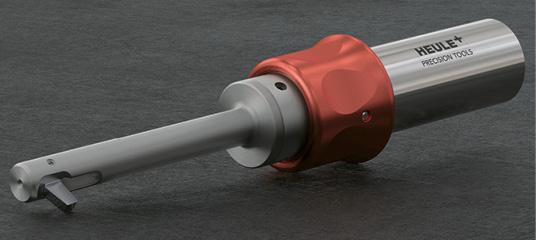

Kunden kamen auf Heule mit dem Wunsch zu, das BSF auch auf einfacheren Maschinentypen oder bei sensiblen Bearbeitungsprozessen einsetzen zu können. Daraus entstand eine weitere Variante, die das Standardsortiment um die Option der manuellen Ansteuerung ergänzt – das BSF Manual. Das Messer kann in dieser Version mit einem Aktivierungsring «von Hand» eingeklappt werden. Dank dem modularen Aufbau können bereits bestehende Werkzeuge bei Bedarf auf Steuerung per manuellem Aktivierungsring umgerüstet werden.

Plansenkungen im automatisierten Betrieb
Die BSF Werkzeuge bearbeiten Bohrungen im Standardsortiment ab Ø 6,5 bis 21 mm. Sie sind äusserst einfach im Zusammenbau und entsprechend in kürzester Zeit einsatzbereit, weitere Voreinstellungen entfallen gänzlich. Der Klappmechanismus des Messers in Kombination mit dem robusten Aufbau gewährleisten die geforderte Prozesssicherheit. Ob Aluminium, hochlegierte Stähle oder Inconel und Titan, das Werkzeug ist in der Lage, die unterschiedlichsten Werkstoffe zu bearbeiten.

INFOS | KONTAKT
Eisenbart GmbH
Hauptstrasse 85
CH-9434 Au
T +41 (0)71 740 02 54
www.eisen-bart.ch
info@eisen-bart.ch

www.heule.com
