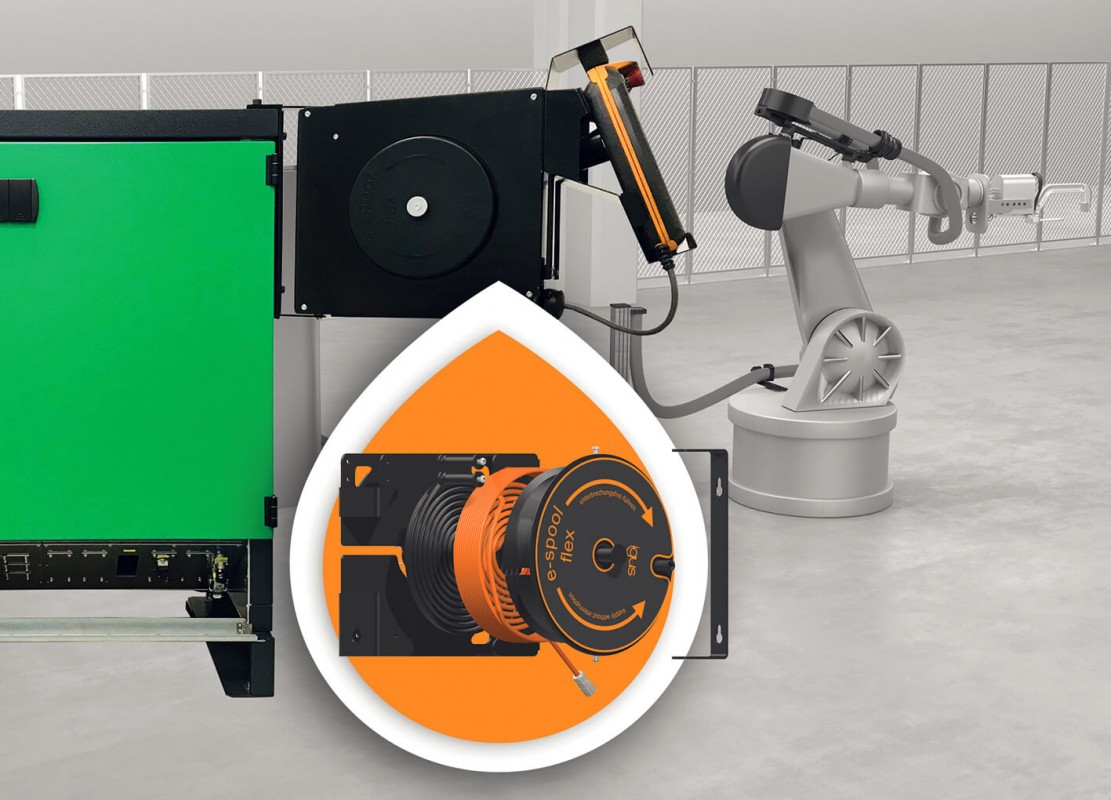

Mit der e-spool flex lassen sich Leitungen an Bedienpanels wie bei der Firma ARAGON Industrieelektronik GmbH sicher auf- und abrollen.

Für eine unter­brechungsfreie Panel-Zuführung

igus® Schweiz GmbH

Sie sind die Schaltzentrale für den Roboter: Bedienpanels. Damit sie flexibel eingesetzt werden können, muss ihre Leitung nicht nur einige Meter lang, sondern auch beweglich und sicher verstaut sein.

Hierfür hat igus die e-spool flex entwickelt. Die Kabeltrommel kommt ohne Schleifring aus und kann so selbst Bus-Signale unterbrechungsfrei führen. Die Leitung lässt sich auch einfach nachträglich in das System einsetzen. Vorteile, die den Robotik-Dienstleister ARAGON überzeugt haben. Er bietet als Service für seine Industrieroboter ein Kabel-Komplettset an, bestehend aus e-spool flex mit einer Standardleitung sowie einer vormontierten Panelhalterung.

Die Lebensdauer wird verlängert
Alten Robotern neues Leben einhauchen, das ist die Aufgabe der ARAGON Industrieelektronik GmbH. Der führende Anbieter für Industrierobotik bietet weltweit Lösungen rund um die Reparatur, Wartung, den Retrofit und das Tuning von Industrierobotern an. Die Kunden finden sich in kleineren Betrieben, die bis zu zehn ­Robotersysteme einsetzen. Aber auch grössere Unternehmen und OEMs im Bereich Automotive setzen auf die Expertise des Robotik-Spezialisten. Speziell für den Einsatz an Bedienpanels suchte das Unternehmen nach einer praktischen Lösung für die Leitungen: «Wir sind stets bestrebt, die Sicherheit unserer Kunden durch innovative Lösungen zu gewährleisten. Bisher lag das Kabel immer auf dem Boden, wurde schnell beschädigt und stellte eine Stolperfalle dar. Daher waren wir auf der Suche nach einem Kabel­aufroller, der unterbrechungsfrei, einfach und schnell nachrüstbar ist», erklärt Iryna Geike, Global Country Manager bei ARAGON. Fündig wurde das Unternehmen bei igus. «Uns wurde das neue Kabelaufrollsystem e-spool flex vorgestellt und es hat uns direkt überzeugt», erinnert sich Iryna Geike. Der wesentliche Vorteil der e-spool flex gegenüber anderen Kabelwicklern liegt darin, dass kein Schleifring zum Einsatz kommt. So können auch Medien, Daten und die Strom- und Signalversorgung des Not-Aus-Tasters in das System integriert werden. Bereits bestehende Panelleitungen lassen sich einfach in die Schneckenführung des Systems einlegen und werden automatisch aufgerollt. «Unsere Kunden erhalten nun für ihre Bedienpanels ein vormontiertes Set bestehend aus e-spool flex, ARAGON Panelhalterung, Leitung und ­einem Bügel zur Befestigung an den Roboterschaltschränken. Mit der e-spool flex verlängern wir die Lebensdauer der eingesetzten Leitung deutlich und sorgen für mehr Sicherheit und Ordnung an den Bedienpanels», erklärt Iryna Geike.

Kabel auf- und abrollen: automatisch oder von Hand
Die e-spool flex bietet igus in mehreren Varianten an. Als Low-Cost-Version mit einem Handdreher oder einem Akkuschrauber zum Aufwickeln der Leitung, als automatische Lösung mit einem federgetriebenen Rückholmechanismus und einer Rastfunktion sowie optional mit einer Einlaufbremse. ARAGON entschied sich für die Variante mit einer Rückholfeder. Der Kabelroller ist in drei Grössen erhältlich, für Leitungen mit einem Durchmesser von 5 bis 15 mm mit einer Auszugslänge von 5 bis 15 m. Sie lassen sich jederzeit schnell tauschen. Neben einer nachträglichen Integration der e-spool flex mit einem bestehenden Kabel, bietet igus die Kabeltrommel auch bereits fertig konfektioniert mit speziell für den bewegten Einsatz ausgelegten chainflex Leitungen an. Die Langlebigkeit der Leitungen in der e-spool flex wird derzeit im hauseigenen 3800 m2 grossen Testlabor ausgiebig untersucht.

INFOS | KONTAKT
igus® Schweiz GmbH
Winkelstrasse 5
CH-4622 Egerkingen

T +41 (0)62 388 97 97
www.igus.de
info@igus.ch
