Schweissaufgaben im Dünnblechbereich mit und ohne Zusatz

Lorch Schweisstechnik GmbH

Die Schweissanlage ist mit einem Hochfrequenz-Pulsprozess bis 20 kHz ausgestattet, der ein automatisiertes WIG-Schweissen in sehr hoher Geschwindigkeit ermöglicht. Zudem wurden die Zündeigenschaften der Stromquelle für den automatisierten Einsatz verbessert.

Schnell und sicher WIG-Schweissen

Mit dem neuen Schweiss-Cobot in WIG-Ausführung von Lorch Schweiss­technik können Unternehmen selbst bei kleineren Losgrössen besonders anspruchsvolle Bauteile schnell, sicher und in höchster WIG-Qualität schweissen. Gerade im WIG-Bereich, in dem grosser Fachkräftemangel herrscht, bietet die Lösung für Unternehmen wirtschaftliches Potenzial.

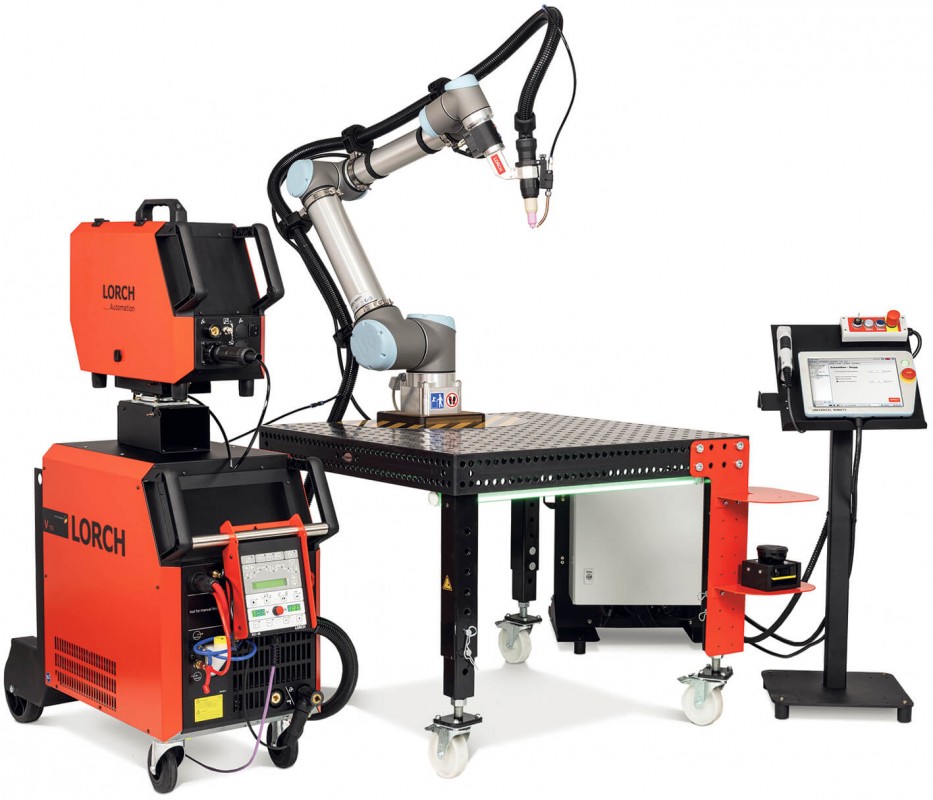

Kollaborative Roboter, sogenannte Cobots, punkten durch ihr ausgezeichnetes Preis-Leistungs-Verhältnis, eine einfache Bedienung und äusserst flexible Einsatzmöglichkeiten. Mit einer neuen Cobot-Anwendung leitet Lorch diesen Quantensprung nun auch im Bereich des WIG-Schweissens ein. Die Lösung von Lorch besteht aus ­einem Cobot UR 10, der Lorch Cobotronic Software, einer Lorch Schweissanlage inklusive Hochleistungsbrenner und weiterem Zubehör wie einem ausgeklügelten Sicherheitspaket. Zum Leistungspaket gehören zudem Services wie Beratung, Schulung und eine Rund-um-Betreuung, die über die zertifizierten Lorch Cobot Partner vor Ort angeboten werden. Der Cobot UR 10 hat sich schon in der MIG-MAG-Ausführung für eine schnelle und effiziente Serienfertigung kleiner und mittlerer Losgrössen bewährt und ist bei Anwendern sehr erfolgreich im Einsatz.
Für das anspruchsvolle WIG-Schweissen hat Lorch das System nochmals optimiert.

Die Cobot-optimierte Brennerhalterung garantiert eine ruhige Brennerführung und sorgt für eine reproduzierbare Bahngenauigkeit. Mit der Cobot-Lösung von Lorch können Schweissaufgaben im Dünnblechbereich mit und ohne Zusatz geschweisst werden. Für Schweissanwendungen, die mit Zusatz geschweisst werden sollen, lässt sich optional ein automatisierter Kaltdrahtvorschub in das Cobot Welding Package integ­rieren. Eine zuverlässige Zuführung des Zusatzwerkstoffes während des Schweissvorgangs ist damit einfach und effizient gewährleistet.
Die Cobotronic-Software zum Steuern des Cobots ist wie schon beim Lorch Cobot Welding Package für MIG-MAG-Schweissen auch bei der WIG-Edition intuitiv aufgebaut und lässt sich daher ohne grosse Programmierkenntnisse leicht bedienen. Über das sogenannte «Teachen» lernt der Schweiss-Cobot den genauen Schweissverlauf. Dabei wird der Brenner über eine Free-Drive-Funktion, die bei der WIG-Lösung ergonomisch optimal direkt an der Brennerhalterung angebracht ist, zu den verschiedenen Wegpunkten wie Start- und Endpunkt geführt. Einmal eingestellt schweisst der Cobot dann jedes Serienprodukt in gleichbleibender Qualität und absoluter Perfektion.

Produktivität im Bereich WIG-Schweissen erhöhen
Eine Besonderheit des Lorch WIG-Cobots ist das integrierte Sicherheitskonzept. Der Laserscanner nanoScan 3 überwacht dabei den Arbeitsbereich mit einem Schutzfeld von 1,5 m Abstand zur Arbeitsfläche sowie einem zusätzlichen Warnfeld von 0,5 m und sorgt für eine höchstmög­liche Sicherheit der Anwender. Betritt der Bediener das aktivierte Warnfeld, wird er durch ein akustisches Signal gewarnt und der Cobot reduziert seine Geschwindigkeit. Erreicht der Bediener das Schutzfeld, geht der Cobot sofort in den Nothalt über. Somit sind Kollisionen zwischen Bediener und Anlage während des Schweissvorgangs ausgeschlossen. Je nach Grösse des ­Arbeitsplatzes kann der Über­wachungsbereich durch die Installation eines zweiten Scanners vergrössert werden. Weiterer Pluspunkt: Durch das neue Sicherheitskonzept ist die Transfergeschwindigkeit zwischen den einzelnen Schweissnahtpunkten sehr hoch. Das steigert gerade bei vielen kleinen Schweissnähten oder auch Heftstellen die Produktivität der Anlage signifikant.
«Mit der neuen Cobot-Edition von Lorch können Unternehmen ihre Produktivität im Bereich WIG-Schweissen deutlich erhöhen. Die Unternehmen profitieren dabei von einem leicht bedienbaren System, das vielseitig einsetzbar ist und anspruchsvolle Schweissanwendungen, wie sie beispielsweise in der Lebensmittel-, Pharma- oder Möbelindustrie gefordert werden, sehr einfach löst. Ausserdem schweissen sie kleine bis mittlere Losgrössen nicht nur wesentlich schneller, sondern können stets auch die geforderte hohe Schweissqualität garantieren», fasst Paul Spronken, Head of ­Automation Solutions bei Lorch Schweisstechnik, die Vorteile der Cobot WIG-Edition zusammen. Die im Verhältnis geringe Investitionssumme trägt darüber hi­naus zu einer schnellen Amortisierung auch bei kleinen und mittleren Losgrössen bei. Zudem sind Unternehmen weniger abhängig von gerade im WIG-­Bereich raren Fachkräften: Ist die Cobot-Lösung einmal eingestellt, können die Arbeitsprozesse von einem Bediener übernommen werden. Durch die hohe Prozessqualität entfallen Nacharbeiten und das automatisierte Abfahren der Schweissreihenfolge sichert zu jeder Zeit Schweissnähte in Top-Qualität.

INFOS | KONTAKT
Lorch Schweisstechnik GmbH
Im Anwänder 24-26
D-71549 Auenwald

T +49 (0)7191 503-0
www.lorch.eu
info@lorch.eu
